각종 종합 시험기 : test systems

모터 종합 시험기 : Motor Test System

  • Model : KT-MTS-1200
  • 모터 종합 시험기 : Motor Test System (PC 내장형)
  • 본 Motor Test System 은 양수펌프, 압축기 등에 사용되는 AC 220 V, 380 V, 단상, 삼상용 유도모터(0.5 ~ 4 HP 급)의 완제품 시험장비입니다. 본 장비에서는 삼상모터에서는 U, V, W 각 상의 Stator Coil 저항, Surge, 내전압, 절연저항을 시험하고 단상모터인 경우 Main, Sub Coil 을 시험하여 그 결과를 Computer 의 Monitor 상에 나타내 주고, Motor 에 정격전압이 인가됐을 때의 무부하 전류(Idling Current)와 무부하 전력(Idling Consuming Power)을 설정치와 비교, 양, 불량 판정합니다. 시험방법으로는 Motor 를 Jig Table 에 올려놓고 인입선 Plug 를 삽입한 후 Table 오른쪽에 있는 Start 버튼을 누르면 약 7 ~ 8 초 이내에 종합검사 결과에 따른 Good / Bad 판정을 하게 됩니다.
  • 본 장비의 특성
    1. 시험항목
      1. Surge 시험 3 회
        (각 상간 또는 단상에서 Main, Sub Coil 간)
      2. 저항시험 3 회
        (각 상간, 단상에서 Main, Sub Coil)
      3. Hipot 시험 1 회 (모든 Coil 과 Core 사이)
      4. Insulation Test 1 회 (모든 Coil 과 Core 사이)
      5. 정격전압 인가시의 무부하전류
        (High / Low Preset 기능)
      6. 정격전압 인가시의 무부하전력
        (High / Low Preset 기능)
    2. 시험대상품
      : 단상 220 V, 3 상 380 V 용, 0.5 ~ 4 HP 급 유도모터
    3. 시험시간 : 약 7 ~ 8초
      (Loading, Unloading 시간 제외)
  • 납품업체 : 윌로펌프 (중국) (2007.09)
  • 제품가격 :

 청소기용 모터의 회전자 시험기 : Armature Test System

  • 청소기용 모터의 회전자 시험기 : Armature Test System
  • 이 사진은 모터의 회전자(Armature) 시험기입니다. 이 시험기의 차이점은 Armature 가 완전히 조립된 상태에서 여러 시험을 하는 것이 아니고 전체 조립공정의 중간마다 적당한 시기에 필요한 시험들을 거치도록 함으로써 Armature 의 조립이 완성되었을 때는 이미 모든 품질검사도 완료되도록 했다는 것입니다.
  • 시험항목 : 좌측 캐비넷의 왼쪽 Panel 부터
    1. Surge Test : 시험횟수 - 3 회
    2. Resistance Test : 시험횟수 - 2 회
    3. Hipot Test : 시험횟수 - 1 회
  • 판정방식 : 양, 불량 자동판정, 불량항목 표시
  • 입력전원 : AC 220 V, 50 ~ 60 ㎐
  • 제품가격 :

 세탁기용 모터의 스테이터 시험기 : Stator Test System

  • 세탁기용 모터의 스테이터 시험기 : Stator Test System
  • Model : KT-1500 STS (Drum 형 세탁기용 BLDC Motor Test System)
  • 본 시험장비는 Drum 세탁기용 특수모터를 시험하기 위한 System 입니다. 근래의 세탁기용 Motor 는 소음을 극히 줄이고 에너지 효율을 높이기 위해 수조 자체를 직접 회전시킬 수 있는(Rotor 가 밖에 있는 형태) 방식의 특수 대형 BLDC (Brushless DC) 모터를 사용합니다. BLDC Motor 를 사용하면 수조의 회전방향과 속도의 제어가 완벽합니다. 여기서는 Hall Senor 를 사용한 위상감지로 Motor 의 Drive Pulse 와 위상제어 상태 등을 완벽하게 시험할 수 있습니다.
  • 시험항목
  1. Surge 시험
  2. 저항 시험
  3. 내전압 시험
  4. 위상검사 (회전방향, RPM, 위상각)
  • 납품업체 : LG 전자 (창원) (2008.04.08)
  • 제품가격 :



  • 세탁기용 Motor 의 Stator Test System
  • Model : KT-1500 MTS (BLDC Motor 의 Stator 성능 시험 System)
  • 본 시스템은 대형 드럼 세탁기용 BLDC Motor 의 Stator 성능시험 설비입니다. 본 설비는 Torque Meter 와 RPM Meter 가 있어 입력전력(전압과 전류지시)에 따른 출력(Output Power : Torque 와 RPM) 효율을 알 수 있습니다. 이러한 시험은 BLDC Motor 의 정밀 검사 항목으로 필수적입니다.
  • 납품업체 : LG 전자 (창원) (2008.04.12)

  • 제품가격 :

냉장고용 모터의 스테이터 시험기 : Stator Test System

  • 냉장고용 모터의 스테이터 시험기 : Stator Test System
  • 본 시스템은 에어컨 컴프레서용 AC 220 V 유도 모터의 Stator 시험을 위한 것으로, Surge, 저항, 내전압, 회전방향(Rotation)을 시험한 후 양, 불량 판정을 합니다.
    본 설비는 시험시간 단축을 위해 Test Jig Table 이 2 개(A, B Line) 장착되어 있어, 한 쪽에 시험이 진행되는 동안 다른 한쪽에서 Loading, Unloading 작업을 행할 수 있습니다.
  • 시험항목
    1. Surge 시험 2 ~ 3 회 (Main Coil, Sub Coil, Main Coil+Sub Coil)
    2. 저항 시험 2 ~ 3회 (Main Coil, Sub Coil, Main Coil + Sub Coil)
    3. 내전압 시험 1 회 (모든 Coil 과 Core 사이)
    4. Rotation 시험 (Jig Table 의 시험용 Stator 를 올려놓는 가운데 Dummy Rotor 가 있어 회전방향을 검출해 내도록 되어 있습니다.)
  • 본 장비의 특성
    1. 2 개의 A, B Test Line 이 있어 시험시간을 대폭 줄여줍니다.
      (시험시간 약 4 초, (A, B Line 각 8 초씩), Loading, Unloading 시간 제외)
    2. 견고한 시스템 구조와 현장에서 직접 Sample 과의 비교판정 방식을 채택, 시험시 주변환경의 영향이 적으며 시험시간이 짧아 생산 공장에서의 대량시험, 검사에 적합합니다.
  • 납품업체 : 하남전기 (2006.12.08)
  • 제품가격 :

 에어콘용 모터의 스테이터 시험기 : Stator Test System

  • 에어콘용 모터의 스테이터 시험기 : Stator Test System
  • Dual Test Line, 220 V, 380 V 단상 유도 Motor Stator 시험용
  • 본 시스템은 AC 220 V, 또는 380 V 용 단상 유도모터에서 조립되기 전 상태의 Stator 를 시험하기 위한 설비입니다. 본 설비에서는 시험시간 단축을 위해 A, B 의 2 개 Test Line 이 있으며, 시험을 위해 Test Jig 에 Stator 를 올려놓으면, Stator 내부에 Dummy Rotor 가 인입되어 Rotor 의 회전방향을 검출하게 되어 있습니다. 또한 Stator 에 공급되는 시험용 전원 전압은 쉽게 가변될 수 있어 시험기종에 따른 전원가변이 용이합니다.
  • 시험항목
    1. Surge 시험 2 ~ 3 회
      (Main Coil, Sub Coil, Main Coil + Sub Coil)
    2. 저항 시험 2 ~ 3 회
      (Main Coil, Sub Coil, Main Coil + Sub Coil)
    3. 내전압 시험 1 회 (모든 Coil 과 Core 사이)
    4. Rotation 시험
      (Jig 에 장착되어 있는 Dummy Rotor  방식)
  • 납품업체 : 윌로펌프 (2008.02)
  • 제품가격 :

 BLDC Motor Test System

  • BLDC Motor Test System
  • 사진은 소형 Outer Rotor 타입의 BLDC 모터 시험 시스템의 한 예로, 가정용 보일러의 송풍모터를 시험하는 설비입니다. 이 설비는 완제품 BLDC 모터의 대량시험을 위한 것으로 인가전압(DC), 입력전류가 표시되고, 회전수(RPM) 제어를 위한 스피드 전압을 가변해 보아 이 때의 RPM 과 입력전류량을 비교, Good / Bad 판정을 하게 되어 있습니다.
  • 시험항목
    1. 입력전류
    2. RPM
    3. 회전방향
  • 시험시간 : 약 4 ~ 8 초(시험시간 설정을 위한 Timer 가 있음)
  • 납품처 : 경동 네트웍 (2008.06)
  • 제품가격 :













왼쪽부터, LPG 차량용 12 V 구동의 LPI(Liquid Propan Injection : 액체연료 분사장치)용 BLDC Motor 의 Stator Coil, 다음 사진은 이 모터의 회전자(Outer Rotor)의 모양, 다음 사진은 가정용 보일러의 송풍기에 쓰이는 AC 220 V 용(DC 310 V) BLDC Motor 의 Stator, 맨 오른쪽 끝은 이 모터의 Rotor(외부자석)와 Drive IC 가 취부되어 있는 모양

BLDC Motor 에 관한 설명

BLDC(Brushless DC) Motor 는 그 구조와 구동방법이 일반 모터보다 더 복잡하고 어렵습니다. 그런 조건임에도 근래 BLDC Motor 가 많이 사용되는 이유로는

  1. 속도 조절이 원활하다
  2. 효율이 높다
  3. 크기가 작다
  4. 소음이 비교적 적다
  5. 수명이 길다

는 장점이 있어 운동기구, Fan Motor, 정밀기기, 차량용 등으로 그 수요가 급격히 늘고 있습니다.
BLDC Motor 는 구조상 Outer Rotor(회전자가 외벽에 있는 형태)형과 일반 모터와 같은 Inner Rotor 형으로 구분되고, Drive 방식에 따라 Hall Sensor 로 회전각을 감지해서 구동펄스를 제어하는 방식(대형 모터)과 Sensorless 의 드라이브 방식(주로 소형이나 저전압 구동)이 있습니다.
어떤 방식의 BLDC Motor 라도 운전, 또는 시험 중 Rotor 회전각과 드라이브 전류의 균형이 흩어지거나, 고속 회전중 입력 전원을 끊으면 오히려 모터가 발전기의 역할을 하게 되어 구동회로의 Capacitor 를 역충전하는 전류를 발생, 스스로 드라이브 회로를 파손하는 경우가 있기도 합니다. 또한 구동회로(Drive IC 등)가 연결되어 있는 상태에서 Coil 에 내전압이나 Surge 시험을 할 때도 모터에 손상을 줄 수도 있어 BLDC Motor 의 시험은 쉬운 일이 아닙니다.
저희 KAST 는 국내 최초의 가장 많은 경험을 지닌 BLDC Motor 시험설비 제조업체이기도 합니다.

트랜스 종합 시험기 : Transformer Test System

  • 트랜스 종합 시험기 : Transformer Test System
  • 모든 트랜스류를 완벽하게 시험하기 위해서는 아래와 같은 항목을 모두 검사해야 합니다. (그림참조)
    1. 무부하 전류시험
      : 1 차측(P 측)에 정규 사용전압을 인가한 상태에서 입력전류가 얼마인지를 시험합니다.
    2. 내압 시험
      : 지금 그림과 같이 2 차측(S 측) 출력이 4 개일 경우, 내압 시험개소는 P 와 Core 사이, P 와 S1 ~ S4 의 4 개 Coil 상호간의 내압 시험으로 내압 시험이 필요한 총 Step 수는 4 회가 됩니다.
    3. Surge 시험
      : P 측 1 회, S1 ~ S4 를 모두 연결한 상태에서 1 회, 합계 2 회
    4. Insulation 시험
      : P 와 S1 ~ S4 를 모두 연결한 것과 Core 사이에 1 회, S1 ~ S4 를 모두 연결한 것과 P 사이에 1 회, 합계 2 회
    5. 2 차전압시험
      : S1 ~ S4 모두의 각기 출력전압시험 1 회
  • 장비사용전압 : AC 110 V 또는 220 V, 50 ~ 60 ㎐
  • 시험트랜스 공급전압 : AC 110 V ~ 480 V 가변 가능
  • 2 개의 Test Line : A, B 의 2 개 Test 라인이 있어 한쪽에서 시험품을 Loading, Unloading 하는 동안 다른 쪽에서는 시험을 진행하므로 시험시간이 많이 단축됩니다.
  • 제품가격 : 1,630 만원 (Jig 포함)



발전기 시험기 : Generator Test System

  • 발전기 시험장비 : Generator Test System, 15 ㎾, 30 ㎾ 급
  • Model : KT-GT15K-φ3
  • 본 장비는 단상, 3 상 출력전압 AC 220 V, 또는 380 V 15 ㎾(20 마력) 출력의 발전기를 시험하기 위한 설비입니다.
    본 장비의 전체적인 구성은 그림에서와 같이 발전기 구동용 Motor와 Dummy Loader(Resistor Box), 계측용 Test System 으로 구성되어 있습니다. 본 장비에서는 부하를 1 ㎾ 에서 15 ㎾ 까지, 또는 30 ㎾ 용으로 1 ㎾ 에서 30 ㎾ 까지, 1 ㎾ 단위로 증감할 수 있으며 발전기의 출력전압, 전류, 역률(Power Factor), 주파수 등을 미리 설정해 놓은 설정치와 비교, 양, 불량 판정하도록 되어 있습니다.
  • 본 장비의 특성
    1. 시험항목
      1. 출력전압
      2. 출력전류
      3. 출력 (W)
      4. 위상각 (Power Fact)
      5. 출력 주파수
      6. 발전기 효율 (구동모터의 특성표시에 따른 대략적인 계산)
      7. 출력가변 (1 ㎾ 단위로 최대출력까지)
    2. 시험발전기 용량 : 15 ㎾ ~ 30 ㎾ (20 ~ 40 HP)
    3. 발전기 출력전압 : AC 220 V ~ 380 V, 단상, 3 상
    4. 시험방식 : 부하용량 변경방식 (1 ㎾ ~ 15 ㎾, 또는 1 ㎾ ~ 30 ㎾, 1 ㎾ 단위로 가변)
  • 납품업체 : 효성기계공업 (2007.10) / 효성중공업 / S&T (2007.10)
  • 제품가격 :

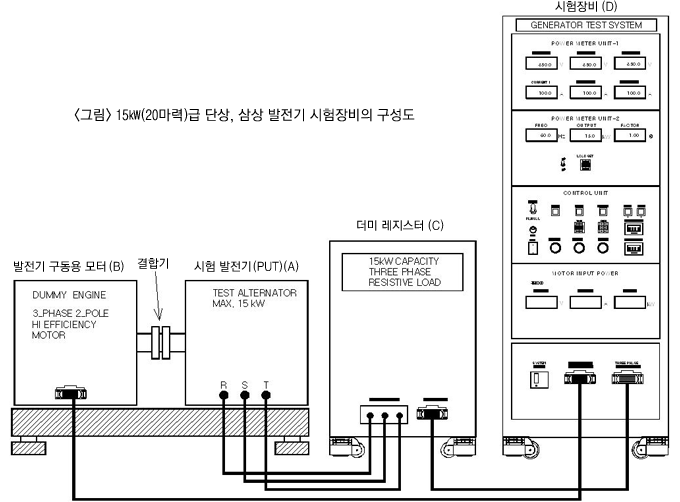

본 발전기 시험장비의 구성과 설명





  1. 시험하고자 하는 발전기
  2. 발전기 구동용 모터(고효율성), 20 마력, 또는 40 마력용
  3. Dummy Load 용 Resistive Box (15 ㎾, 또는 30 ㎾)
  4. Test System (단상, 3 상 전환, 부하저항 가변 기능)
  1. 시험하고자 하는 발전기(A)를 Test Table(Base)에 올려놓은 후 발전기 구동모터(B)에 결합기를 통해 기계적인 연결을 합니다.
  2. 발전기(A)의 출력라인(그림에서는 3 상의 예) 3 선(R, S, T)을 Dummy Loader 로 불리는 Resistive Box(C)의 입력선 3 가닥에 연결합니다.
  3. 시험장비(D)에서는 Dummy Loader(C)에 공급되는 발전기 출력전압과 전류신호를 받아들여 전압, 전류, 전력량, 출력주파수, 위상각(Power Fact)을 표시하고 부하를 조정합니다.

    ※ 본 설비는 구동장치(발전기 구동모터, 결합기, Test Table)까지를 일괄 제작한 것이었으나, 구동장치 부분은 발전기 설비
        업체가 제작할 수도 있습니다.
