| 전장품명 | 시험(검사)대상 | 시험항목 (시험장비) |
시험방법 | 불량검출 |
|---|---|---|---|---|
| Starter Motor (시동모터) |

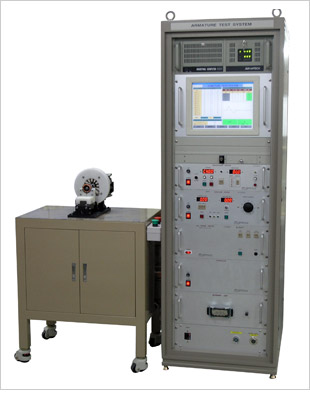

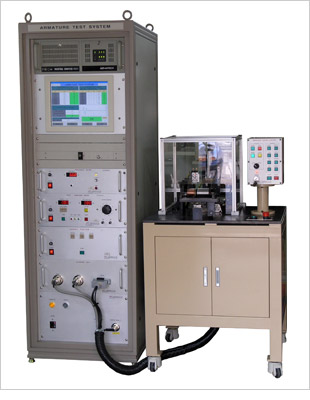

Armature Coil (회전자 Coil) |
권선 절연 시험 (Surge Tester) |
Commutator 의 3 점에 120° 간격으로 Pin 을 접속시키고 전기적으로 회전시키면서 3 회 연속 비교시험 (제품에 따라 6 회 연속시험) | 시험전압 1000 ~ 1500 V, 1 회 시험에 약 0.5 초씩,Coil 의 권선상태, Commutator 간 쇼트 여부 |
| 저항 시험 (Resistance Tester) |
Surge Tester 와 동일 | Coil 의 저항이 다르거나 허용오차 범위초과 |
||
| 내전압 시험 (Hipot Tester) |
Coil 의 어느 한 점과 Core 사이의 절연상태 |
절연불량으로 누설전류가 제한 설정치 이상 흐를 때 |

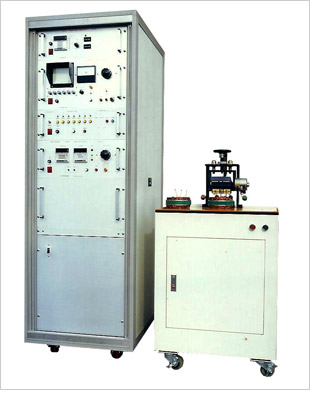

||
| Alternator (발전기) |
Stator Coil과 Rotor Coil | Surge Test (Surge Tester) |
Stator Coil - 2 회, 3 회, 또는 4 회 Rotor Coil - 2 개뿐인 Commutator에 1 회 |
Coil 의 권선 상태 Coil 의 선간, 층간 쇼트 |
| 내전압 시험 (Hipot Tester) |
Coil 의 어느 한 점과 Core 사이의 절연상태 |
절연불량으로 누설전류가 제한 설정치 이상 흐를 때 |
||
| 저항 시험 (Resistance Tester) |
Stator Coil - Surge 시험과 동일 Rotor Coil - 2 개뿐인 Commutator에 1 회 |

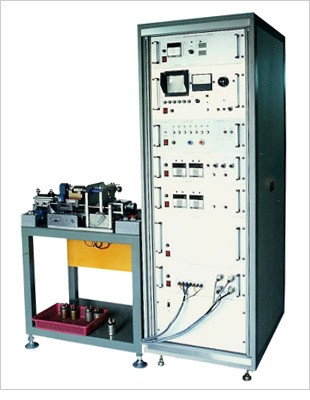

복권 방식일 경우 한가닥만 단선된 불량, 타모델 혼입방지 | ||
| Magnet Switch (시동모터의 마그네트) |
Magnet Coil | Surge Test (Surge Tester) |
P Coil 1 회, H Coil 1 회, P Coil 과 H Coil 을 직렬연결해서 1 회, 합계 3 회 |
시험전압 1000 ~ 1500 V 0.5 초씩 레어쇼트, 선간쇼트, 권선상태 오결선 |
| Hipot Test | * P Coil 과 H Coil 의 두 끝이 Case(GND)에 연결되어 있으므로 Hipot Test 는 불가 | |||
| 접점 (동판) | 접점의 1 차, 2 차 유동 간격 측정 (Gap Tester) |
Air Cylinder 이송에 의한 1 차 Gap 측정과 동시에 2 차 Gap 측정 순차진행 | 접점의 Gap 허용치 설정, 양, 불량 자동판정 |
|
| 접점 작동상태 (Plunger 작동시험) |
Plunger 의 On Voltage 와 Off Voltage 시험 (Relay Tester) |
상승전압인가 - On Voltage 측정 하강전압진행 - Off Voltage 측정 |
접점의 On, Off Voltage 의 허용오차설정, 양, 불량 자동판정, Magnet 작동능력 판정 |
|
| Ignition Coil | 1 차, 2 차 Coil | Surge Test (초 고전압 Surge Tester) |
2 차 Coil 에 20 ~ 30 kV 발생시켜서 Scope 에 나타나는 파형을 관측 | 레어쇼트, 코로나 방전, 권선상태, 단선 |
| 에어컨용 Magnet Clutch | Magnet Coil | Surge Test (Surge Tester) |
Coil 의 시작과 끝 양단에 1 회 | 레어쇼트, 1 회 쇼트, 코로나 방전, 단선 |
| Hipot Test (Hipot Tester) |
Coil 과 Core 사이 | 절연상태 | ||
| 기화기 Carburetor |

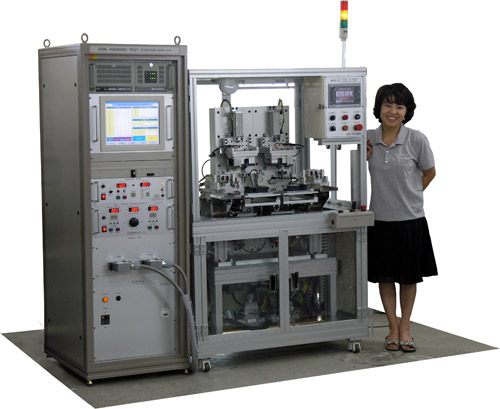

Valve 조정용 Solenoid Coil (Duty Coil Slow Cut Coil) |
Surge Test (Surge Tester) |
Coil 양단에 1 회 | 레어쇼트, 1 회쇼트, 단선 |
| 내전압 시험 (Hipot Tester) |
Coil 과 Core 사이 | 절연상태 | ||
| 저항 시험 (Resistance Tester) |
Coil 양단에 1 회 | 허용오차 설정, 범위 벗어나면 불량판정 |
||
| Plunger | On / Off Voltage 시험 (Relay Tester) |
On Voltage 인가, 작동시험 Off Voltage 진행, 환원시험 |
Plunger 작동능력 판정 | |

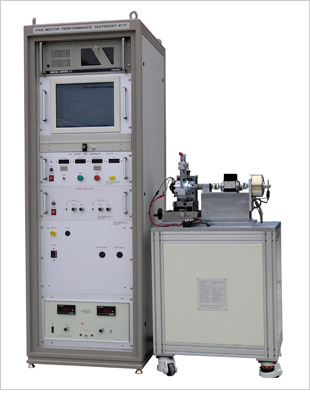

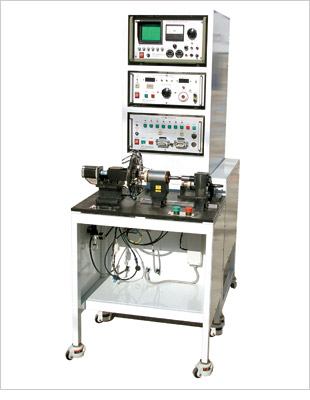

| 각종 모터 Fan, Wiper, Window, Power, 트렁크 개폐용 모터, 문 잠금장치 개폐용 모터 | Stator Coil | Surge Test (Surge Tester) 내전압 시험 (Hipot Tester) 저항 시험 (Resistance Tester) |
※ 대부분의 Motor 는 동일한 시험방법이 적용됩니다. | 전수검사, 양, 불량 판정 |
| Armature Coil | ※ Stator Coil 과 동일 | ※ 대부분의 Motor 는 동일한 시험방법이 적용됩니다. | 전수검사, 양, 불량 판정 | |
| 각종 Motor | 완제품 | 무부하 시험 | 전압, 전류, 전력 측정 | ※ 시험실, 또는 연구실에서 시험하는 특성시험은 생산현장이 아니므로 반드시 양, 부 판정을 하지는 않습니다. |
| 부하 시험 | 전압, 전류, RPM, 토크(Torque)측정 | |||
| 구속 시험 | 전압, 전류, RPM, 토크(Torque)측정 |

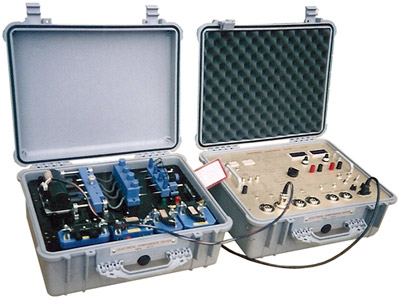

※ 위의 시험기 외에도 여러 형태의 시험방법과 시험기를 사용자의 요구에 맞추어 제작해 드립니다.
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
